具有软件定义访问（SD-Access）的思科^®数字网络体系结构（Cisco DNA）是为客户业务提供动力的最先进的网络结构。思科DNA是一种开放且可扩展的，由软件驱动的体系结构，可加速和简化企业网络的运行。可编程体系结构使您的IT员工免去了耗时的重复网络配置任务，因此他们可以专注于积极地改变您的业务的创新。SD-Access具有以下基础功能，可实现从边缘到云的基于策略的自动化：

●     简化设备部署

●     有线和无线网络的统一管理

●     网络虚拟化和分段

●     基于组的策略

●     基于上下文的分析

的Cisco Catalyst ^®9400系列交换机是思科领先的模块化企业级交换访问和聚合平台，专为安全性，物联网和云而构建。该系列交换机构成了思科领先的企业架构SD-Access的基础构建块。Catalyst 9400系列交换机采用机箱架构提供了无与伦比的投资保护，该机箱架构能够支持高达9 Tbps的系统带宽，并通过高密度IEEE 802.3bt PoE（60W和90W）提供无与伦比的功率传输。现在，冗余已成为整个投资组合中的赌注。Cisco Catalyst 9400系列交换机具有SSO / NSF，上行链路弹性，电源的N + 1 / N + N冗余等功能，可提供最新的高可用性（HA）。Catalyst 9400系列交换机经过企业优化，具有创新的可双工工作的风扇架设计，侧面到侧面的气流，深度约为16英寸，对壁橱友好。通过选择1G铜缆，1G光纤和Cisco UPOE，单个系统最多可以扩展到384个访问端口^® +，Cisco UPOE和PoE +选项以及最多192个10G光纤和多千兆位端口。该平台还支持高级路由和基础结构服务，SD-Access功能以及网络系统虚拟化。这些功能使平台可以可选地放置在中小型校园环境的核心层和聚合层中。

规格摘要：端口f或线卡

表1总结了线卡的端口规格。

表1.           线卡的端口信息

¹最大功率260个端口可同时在所有端口上提供90W的功率

思科Catalyst 9400系列交换机线卡

Cisco Catalyst 9400系列交换机提供了Cisco千兆以太网技术，Cisco UPOE，数据，1G和10G光纤线卡。

Cisco Catalyst 9400系列交换机Cisco多千兆位线卡

图1。

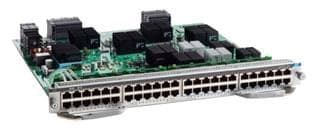

的Cisco Catalyst 9400系列48端口UPOE ^®线卡（C9400-LC-48UX）与24端口多千兆端口和24个10/100/1000 Mbps端口

具有24个端口千兆位端口和24个10/100/1000 Mbps端口的Cisco Catalyst 9400系列48端口UPOE线卡提供了使用现有以太网访问电缆来支持更新应用程序（例如802.11ac Wave 2访问点）所需的解决方案。多千兆位交换机端口允许在现有的5e类和6类电缆上自动协商100 Mbps，1-Gbps，2.5 Gbps和5 Gbps速度，并在6类电缆上始终达到10 Gbps的速度。千兆以太网线卡支持以太网供电（PoE），PoE Plus（PoE +）和Cisco Universal PoE（Cisco UPOE），可为接入点提供15W，30W或60W的功率。思科仍然是唯一可以提供60W功率为下一代工作区中的下游设备供电的供应商。因此，您可以为更多设备供电-IP电话，IPTV，监控摄像头，虚拟桌面客户端，以及其他许多功能-无需安装额外的墙壁或天花板电路，同时利用基于标准的节能以太网。现在，您可以在一个交换平台上实现所有这些Cisco UPOE优势，同时实现数千兆位Wi-Fi速度。

特征

●     48个端口，其中24个千兆端口和24个10/100/1000 Mbps端口

●多     千兆端口上的速度为100/1000 Mbps，2.5 / 5 Gbps和10GBASE-T，其他端口上的速度为10/100/1000 Mbps

●     在所有端口上无阻塞，最高1000 Mbps

●

以太网供电

Cisco Catalyst 9400系列交换机提供了部署和操作基于标准的以太网供电，以太网供电Plus（PoE / PoE +）和Cisco UPOE所需的线卡，电源和配件。当将PoE / PoE +和Cisco UPOE线卡端口连接IEEE 802.3af / at或Cisco预先标准的受电设备时，PoE可以提供超过100 m的标准非屏蔽双绞线（UTP）电缆供电。无需墙壁电源，连接的设备（例如IP电话，无线基站，摄像机和其他符合IEEE的设备）可以使用Cisco Catalyst 9400系列UPOE线卡提供的电源。此功能使网络管理员可以集中控制电源，而无需在天花板和可以安装有源设备的其他偏僻场所安装插座。

尽管所有对“ PoE / PoE + / UPOE”，“在线电源”和“语音”电源和线卡的引用都是同义的，但当前有四个版本：Cisco预先标准，IEEE 802.3af兼容，IEEE 802.3at兼容，和思科UPOE。每个Cisco Catalyst 9400系列交换机机箱和PoE电源都支持IEEE 802.3af / at标准和Cisco预标准电源实施，有助于确保与Cisco提供的现有设备的向后兼容性。所有符合IEEE 802.3af / at的标准和Cisco UPOE线卡都可以将IEEE或Cisco预先标准供电的设备与未供电的网络接口卡（NIC）区分开，从而有助于确保仅在连接了适当的设备后才接通电源。

节能以太网

节能以太网（EEE）是IEEE 802.3az标准，旨在减少空闲时间期间以太网的功耗。

可以在支持低功耗空闲（LPI）模式的设备上启用EEE。在低利用率期间，此类设备可以通过进入LPI模式来节省功耗。在LPI模式下，链路两端的系统可以通过关闭某些服务来节省电源。EEE以对上层协议和应用程序透明的方式，提供了转换到LPI模式和从LPI模式转换所需的协议。

特点和优点

功能透明

Cisco Catalyst 9400系列交换机提供了一系列支持多种速度和物理介质组合的模块。这些线卡在功能上是透明的。所有数据包处理，排队，缓冲和服务质量（QoS）都发生在管理引擎中。为此，线卡获得了已安装的主管引擎的功能。该架构使您可以通过添加新的管理引擎，轻松地将Cisco Catalyst 9400系列交换机上的所有以太网线卡升级为更新的交换功能。线卡的简单设计导致很高的平均故障间隔时间（MTBF），有助于确保与最终用户的单次连接的高可用性。

模块化多功能性

Cisco Catalyst 9400系列交换机是集中式架构，旨在为机箱内的每个线卡插槽提供专用的线速带宽。每个线卡都有专用的带宽供监管引擎用于数据包处理。通过各种线卡流入Cisco Catalyst 9400系列交换机的所有网络数据，甚至在单插槽端口到端口通信中，都将通过管理引擎进行处理。

模块化，集中式设计使您可以将投资用于整个Catalyst 9400系列交换机机箱和管理引擎的整个系列中的高性能线卡。借助Cisco Catalyst 9400系列交换机的集中式架构，部署在机箱中的所有线卡都将从管理引擎提供的增强功能中受益，包括QoS；第2、3和4层路由; 和基于硬件的IPv6。

光学

Cisco Catalyst 9400系列交换机线卡提供各种光端口类型和端口速度，包括SFP +和SFP。有关每个线卡支持的不同光模块以及每个受支持的光模块所需的最低Cisco软件版本的详细信息，请访问 https://www.cisco.com/c/en/us/support/interfaces-modules/transceiver-modules/products-device-support-tables-list.html.。

电源和MTBF信息

表3给出了不同线卡的电源和MTBF信息。

表3.                 电源和MTBF信息

注意：       表3中显示的所有功率数字都是建议用于设施功率和冷却​​能力规划的最大值。这些数字并不表示运行期间的实际功耗。典型功率消耗约为最大额定功率值的40％-75％。

有关更多详细信息，请参阅Cisco Power Calculator：https : //cpc.cloudapps.cisco.com/cpc/DS.cpc。
