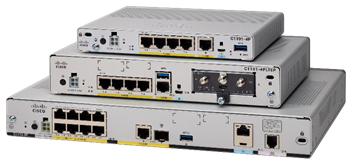

Cisco 1000系列
品牌：	思科
型号：	Cisco 1000系列
系列：	路由器
说明：	思科® 1000系列集成多业务路由器（ISR中）与思科IOS ® XE软件结合互联网接入，全面的安全性，并在一个单一的，高性能的设备无线服务（LTE高级3.0无线广域网和802.11ac无线网络LAN）。路由器具有独立的数据和控制平面功能，易于部署和管理。 Cisco 1000系列ISR非常适合作为企业分支机构，服务提供商托管环境中的客户驻地设备（CPE）以及较小的外形尺寸和M2M用例进行部署。

产品介绍主要特点技术指标相关配件订购服务

主要功能和优点

表1. 商业收益

业务需求	功能/说明
重量轻，体积小，功耗低	● 可以部署在空间，散热和低功耗是关键因素的许多不同环境中（包括Cisco Pluggable小尺寸技术）。
高性能以运行并发服务	● 高性能使客户可以在运行安全的并发数据，语音，视频和无线服务的同时利用宽带网络的速度。C1160型号将具有更好的整体性能。
高可用性和业务连续性	● 冗余WAN连接，用于故障转移保护和负载平衡。 ● 动态故障转移协议，例如虚拟路由器冗余协议（VRRP; RFC 2338），热备路由器协议（HSRP）和多组HSRP（MHSRP）。
一致的高应用程序性能水平	● 路由器可以同时运行多种服务，而性能下降最小。
多层安全性降低风险	● 具有集成应用程序检查防火墙的网络外围安全性。 ● 通过高速IP安全（IPsec）三重数据加密标准（3DES）和高级加密标准（AES）加密实现数据隐私。 ● 高性能VPN：DMVPN，FlexVPN，GETVPN。 ● 加密流量分析（ETA），可使用被动监视，提取相关数据元素以及基于基于云的全局可见性的受监督机器学习来识别加密流量中的恶意软件通信。 ● Cisco Umbrella ™是一种云安全平台，可为用户无处不在的互联网提供第一道防线。 ● 安全硬件加速。 ● 具有现场可编程门阵列（FPGA）和硬件锚点的可信赖系统。
从通用控制台统一控制有线和无线网络，以简化操作	● 简化和集中无线和有线设备的配置和管理。在不需要无线局域网控制器的情况下支持WLAN服务。 ● 支持启用WLAN的路由器的Mobility Express。
远程配置和管理，以保持本地IT人员的精干	● 支持单独的控制台和USB端口。可以配置为与可选的USB令牌一起使用。 ● 支持TR-069。
性能 ● 吞吐量 ● 服务可靠性	● ISR 1000可以提供大于350 Mbps的加密流量性能。 ● 具有专用控制平面和服务平面的分布式多核体系结构。 ● 远程安装应用程序感知服务，这些服务与专用设备中的服务运行相同（未来路线图）。
降低WAN支出	● 思科软件定义的WAN（SD-WAN）支持，用于优化WAN连接。 ● 较小的外形尺寸和Cisco可插拔技术可提供额外的保护投资和灵活性。
按需付费：IPsec性能升级模型	● 可以通过远程按需性能许可证升级（无需硬件升级）来增加路由器的IPsec容量，从而节省大量资金并管理CapEx预算。
IT整合，节省空间并改善了总体拥有成本（TCO）	● 单个融合分支平台集成了路由，交换，安全和性能管理功能。
业务连续性和增强的弹性	● 整个1000系列均支持端点供电（PoE）和PoE +供电（C1101和C1109较小型系列产品不提供）。

表2。在ISR 1000上对软件定义的WAN的支持

思科SD-WAN提供了一种全新的方式来管理和操作WAN基础架构。Cisco SDWAN是一种云交付架构，可提供安全，灵活和丰富的服务，具有以下主要优点：

思科SD-WAN	可以在ISR 1000平台上启用Cisco SD-WAN功能
更好的用户体验	● 能够在几分钟内在任何平台上部署应用程序，并具有一致的用户体验。为驻留在数据中心或云中的应用程序提供可预测的性能。
更大的敏捷性	● 更快，更轻松地部署和运行WAN，并使用更少的带宽获得更快的性能。在数分钟而不是数月内添加新的创收服务。
先进的威胁防护	● 在几分钟之内将用户安全地连接到应用程序，并保护您的数据从WAN边缘到云。对关键资产的安全分段和对所有数据进行加密的多层鲁棒安全性。

IOS XE SD-WAN软件为WAN实现基于意图网络的重要步骤，即

● 集中管理和操作简便

● 混合WAN上的安全连接

● 优化对SaaS和公共云的访问

● 基于策略的自动化可预测的应用体验质量

建筑特色	好处/说明
多核处理器	● 高性能多核处理器支持高速WAN连接。数据平面使用流处理器，该流处理器提供类似于专用集成电路（ASIC）的性能，并且不会随着添加服务而降低性能。
嵌入式IPsec VPN硬件加速	● 与可选的Cisco IOS XE软件安全性许可证结合使用时，可扩展性得到增强，可实现WAN链接安全性和VPN服务。
集成千兆以太网端口	● 最多提供10个用于WAN或LAN的内置10/100/1000以太网端口（1100-8P：2个WAN和8个LAN端口，1100-4P：2个WAN和4个LAN端口，1101-4P：1WAN和4个LAN端口，1109-2P M2M：1个WAN和2个LAN端口，以及1109-4P M2M：1个WAN和4个LAN）。 ● 所有1100-8P和1100-4P平台型号都具有一个10/100/1000以太网端口，除了RJ-45连接之外，还可以支持基于小型可插拔（SFP）的连接，从而实现光纤或铜缆连接。 ● 根据平台的不同，可以在千兆以太网接口（1100-8P上的4个PoE或2个PoE +端口和1100-4P上的2个PoE或1个PoE +端口）上启用PoE / PoE +，以为外部设备供电，例如视频端点和802.11ac接入点（在C1101和C1109 M2M较小型号的机型上不可用）。 ● 具有Cisco WAN LTE可插拔技术选件的更小尺寸的1101-4P和1109-4P。其他WAN选项，例如Cisco 12：1高速串行可插拔。
基于USB的控制台访问	● 当传统的串行端口不可用时，B型micro USB控制台端口支持管理连接。某些型号还提供传统控制台端口。
可选的PoE升级	● 提供了可选升级，以在集成以太网交换机模块上启用PoE功能。 ● 1101和1109不支持PoE。
闪存支持	● 1000系列附带固定的4GB或8GB闪存，具体取决于所选型号。 ● Type A USB 3.0端口提供了方便存储的功能。
记忆体	● 根据所选型号，1000系列带有4 GB或8GB固定DRAM。C1111，C1120和C1160系列可以选择包括一个8 GB固定DRAM，以实现高级SD-WAN安全功能。

表4. 网络管理解决方案

运作阶段	应用	描述
云管理用户界面	虚拟管理	● vManage提供了一个基于云的控制台，可通过自动配置和应用程序保证来管理网络和SD-WAN安全性，从而加快部署速度。
设备暂存和配置	网页界面	● 基于GUI的设备管理工具，用于Cisco IOS和基于Cisco IOS XE Software的访问路由器。该工具通过易于使用的向导简化了路由，防火墙，VPN，统一通信以及WAN和LAN配置。
全网络部署，配置，监视和故障排除	思科Prime®基础架构	● 提供有线和无线访问，园区和分支机构网络的全面生命周期管理；丰富的最终用户连接可见性；和应用程序性能保证。 ● 提供有线生命周期功能，例如清单，配置和图像管理；自动部署；合规报告；综合最佳实践；和报告。
上下文感知的安全配置和监视	思科Prime安全性经理	● 用于配置和管理上下文感知安全性的管理工具。该应用程序同时支持单设备管理器和多设备管理器。 ● 提供编写和实施精细的上下文感知安全策略的功能。
数字化应用程序将固有地具有网络意识并申请政策基础架构控制器企业模块	思科数字网络架构（思科DNA中心） APIC-EM	● Cisco DNA围绕着一个网络基础架构，该网络基础架构不仅可以完全编程，并且可以向第三方创新开放，而且还可以将云作为基础架构组件完全无缝地集成。 ● Cisco DNA控制器可以测试网络服务的简单，自动化和编程部署。它将用户和应用程序感知策略的概念带入了网络运营的前台。 ● 使用Cisco DNA，网络可以提供连续的反馈，以简化和优化网络操作。 ● 自动化网络配置和设置APIC-EM是思科数字网络体系结构的核心部分。它为企业分支机构，园区和WAN提供了软件定义的网络。

表5. 嵌入式管理功能

特征	描述
Cisco IOS嵌入式事件管理器（EEM）	● 用于事件检测和恢复的分布式和自定义方法。 ● 提供监视事件并采取信息性，纠正性或任何所需EEM的功能。 ● 在发生监视的事件或达到阈值时采取的措施。
Cisco IOS XE IP服务级别协议（IP SLA）	● 帮助确保新的关键业务IP应用程序以及在IP网络中使用数据和语音的IP服务的性能。
简单网络管理协议（SNMP），远程监视（RMON），系统日志，NetFlow，IP流信息导出（IPFix）	● 网络监控和计费工具。具有4G MIB扩展功能的增强型3G MIB。
LTE网络管理和诊断	● 使用Telnet（Cisco IOS XE软件命令行界面[CLI]）和SNMP（包括MIB II和其他扩展）的带内和带外管理。行业标准的LTE诊断和监视工具（Qualcomm CDMA空中接口测试仪[CAIT]和思博伦通用诊断监视器[UDM]）。

表6. 软件功能和协议

特征	描述
规约	IPv4，IPv6，静态路由，路由信息协议版本1和2（RIP和RIPv2），开放式最短路径优先（OSPF），增强型内部网关路由协议（EIGRP），边界网关协议（BGP），BGP路由器反射器，中间系统到中间系统（IS-IS），多播Internet组管理协议版本3（IGMPv3），协议独立多播稀疏模式（PIM SM），PIM特定于源多播（SSM），资源保留协议（RSVP），思科发现协议，封装的远程交换端口分析器（ERSPAN），Cisco IOS IP服务级别协议（IPSLA），回拨，Cisco IOS嵌入式事件管理器（EEM），Internet密钥交换（IKE），访问控制列表（ACL），以太网虚拟连接（EVC），动态主机配置协议（DHCP），帧中继（FR），DNS，定位器ID分离协议（LISP），热备路由器协议（HSRP），RADIUS，身份验证，授权和计费（AAA），应用程序可见性和控制（AVC），距离矢量多播路由协议（DVMRP），IPv4-to-IPv6多播，多协议标签交换（MPLS），第2层和第3层VPN，IPsec，第2层隧道协议版本3（L2TPv3），双向转发检测（BFD），IEEE 802.1ag和IEEE 802.3ah。
封装形式	通用路由封装（GRE），以太网，802.1q VLAN，点对点协议（PPP），多链路点对点协议（MLPPP），帧中继，多链路帧中继（MLFR）（FR.15和FR。 16），高级数据链路控制（HDLC），串行（RS-232，RS-449，X.21，V.35和EIA-530）和基于以太网的PPP（PPPoE）。
交通管理	服务质量（QoS），基于类别的加权公平排队（CBWFQ），加权随机早期检测（WRED），分层QoS，基于策略的路由（PBR），性能路由（PfR）和基于网络的应用程序识别（NBAR））。
密码算法	加密：DES，3DES，AES-128或AES-256（在CBC和GCM模式下）。身份验证：RSA（748/1024/2048位），ECDSA（256/384位）；完整性：MD5，SHA，SHA-256，SHA-384，SHA-512。

模型	广域网					无线上网	局域网交换机			集成的Micro USB控制台	可插拔
模型	通用电气	GE / SFP组合	ADSL2 / VDSL2 +或G.FAST或G.SHDSL	LTE高级（CAT6）	LTE Adv。专业版（CAT18）	802.11ac	通用电气	PoE或PoE +		集成的Micro USB控制台	可插拔
C1101-4P	1个	不适用	不适用	不适用	不适用	不适用	4	不适用	不适用	是	CAT4 LTE加密狗
C1109-2PLTEVZ	1个	不适用	不适用	不适用	不适用	不适用	2	不适用	不适用	是	内建与P-LTE-VZ相同的CAT4 LTE技术
C1109-2PLTEUS	1个	不适用	不适用	不适用	不适用	不适用	2	不适用	不适用	是	内建与P-LTE-US相同的CAT4 LTE技术
C1109-2PLTEGB	1个	不适用	不适用	不适用	不适用	不适用	2	不适用	不适用	是	内建与P-LTE-GB相同的CAT4 LTE技术
C1109-4PLTE2P	1个	不适用	不适用	是，可插拔技术	不适用	不适用	4	不适用	不适用	是	是（CAT4 / CAT6），双可插拔，单个P-1T串行，在插槽0中
C1111-8P（具有8 GB内存和闪存的C1111X-8P，支持SD-WAN高级安全性）	1个	1个	不适用	不适用	不适用	不适用	8	4	2	是	不适用
C1111-4P	1个	1个	不适用	不适用	不适用	不适用	4	2	1个	是	不适用
C1112-8P	不适用	1个	1 G.FAST（附件B）	不适用	不适用	不适用	8	4	2	是	不适用
C1113-8P	不适用	1个	1 G.FAST（附件A）	不适用	不适用	不适用	8	4	2	是	不适用
C1113-8PM	不适用	1个	1 G.FAST（附件M）	不适用	不适用	不适用	8	4	2	是	不适用
C1116-4P	不适用	1个	1个VA-DSL（附件B / J）	不适用	不适用	不适用	4	2	1个	是	不适用
C1117-4P	不适用	1个	1个VA-DSL（附件A）	不适用	不适用	不适用	4	2	1个	是	不适用
C1117-4PM	不适用	1个	1个VA-DSL（附件M）	不适用	不适用	不适用	4	2	1个	是	不适用
C1101-4PLTEP	1个	不适用	不适用	是，可插拔技术	不适用	不适用	4	不适用	不适用	是	是（CAT4 / CAT6），或单个P-1T串行
C1111-8PLTEEA	1个	1个	不适用	1 EMEAR和北美	不适用	不适用	8	4	2	是	不适用
C1111-8PLTELA	1个	1个	不适用	1拉美和亚太地区	不适用	不适用	8	4	2	是	不适用
C1111-4PLTEEA	1个	1个	不适用	1 EMEAR和北美	不适用	不适用	4	2	1个	是	不适用
C1111-4PLTELA	1个	1个	不适用	1拉美和亚太地区	不适用	不适用	4	2	1个	是	不适用
C1112-8PLTEEA	不适用	1个	1 G.FAST（附件B）	1 EMEAR和北美	不适用	不适用	8	4	2	是	不适用
C1113-8PLTEEA	不适用	1个	1 G.FAST（附件A）	1 EMEAR和北美	不适用	不适用	8	4	2	是	不适用
C1113-8PLTELA	不适用	1个	1 G.FAST（附件A）	1拉美和亚太地区	不适用	不适用	8	4	2	是	不适用
C1113-8PMLTEEA	不适用	1个	1 G.FAST（附件M）	1 EMEAR和北美	不适用	不适用	8	4	2	是	不适用
C1116-4PLTEEA	不适用	1个	1个ADSL2 / VDSL2 +（附件B / J）	1 EMEAR和北美	不适用	不适用	4	2	1个	是	不适用
C1117-4PLTEEA	不适用	1个	1个ADSL2 / VDSL2 +（附件A）	1 EMEAR和北美	不适用	不适用	4	2	1个	是	不适用
C1117-4PLTELA	不适用	1个	1个ADSL2 / VDSL2 +（附件A）	1拉美和亚太地区	不适用	不适用	4	2	1个	是	不适用
C1117-4PMLTEEA	不适用	1个	1个ADSL2 / VDSL2 +（附件M）	1 EMEAR和北美	不适用	不适用	4	2	1个	是	不适用
C1118-8P	不适用	1个	1 G.SHDSL	不适用	不适用	不适用	8	4	2	是	不适用
C1121-4P	1个	1个	不适用	不适用	不适用	不适用	4	2	1个	是	CAT4 LTE加密狗
C1121-4PLTEP	1个	1个	不适用	是，可插拔技术	是，可插拔技术	不适用	4	2	1个	是	是（全部）
C1121-8P （具有8 GB内存和闪存的C1121X-8P，支持SD-WAN高级安全性）	1个	1个	不适用	不适用	不适用	不适用	8	4	2	是	CAT4 LTE加密狗
C1121-8PLTEP （具有8 GB内存和闪存的C1121X-8PLTEP，用于SD-WAN高级安全性支持）	1个	1个	不适用	是，可插拔技术	是，可插拔技术	不适用	8	4	2	是	是（全部）
C1126-8PLTEP （具有8 GB内存和闪存的C1126X-8PLTEP，用于SD-WAN高级安全性支持）	不适用	1个	1个ADSL2 / VDSL2 +（附件B / J）	是，可插拔技术	是，可插拔技术	不适用	8	4	2	是	是（全部）
C1127-8PLTEP （具有8 GB内存和闪存的C1127X-8PLTEP，用于SD-WAN高级安全性支持）	不适用	1个	1个ADSL2 / VDSL2 +（附件A）	是，可插拔技术	是，可插拔技术	不适用	8	4	2	是	是（全部）
C1127-8PMLTEP （具有8 GB内存和闪存的C1127X-8PMLTEP，用于SD-WAN高级安全性支持）	不适用	1个	ADSL2 / VDSL2 +（附件M）	是，可插拔技术	是，可插拔技术	不适用	8	4	2	是	是（全部）
C1128-8PLTEP	不适用	1个	舒尔	是，可插拔技术	是，可插拔技术	不适用	8	4	2	是	是（全部）
C1161-8P （具有8 GB内存和闪存的C1161X-8P，支持SD-WAN高级安全性）	1个	1个	不适用	不适用	不适用	不适用	8	4	2	是	CAT4 LTE加密狗
C1161-8PLTEP （具有8 GB内存和闪存的C1161X-8PLTEP，用于SD-WAN高级安全性支持）	1个	1个	不适用	是，可插拔技术	是，可插拔技术	不适用	8	4	2	是	是（全部）

表8. Cisco 1000系列ISR DSL和Wi-Fi SKU

模型	广域网					无线上网	局域网交换机			集成USB 3.0控制台		可插拔
模型	通用电气	GE / SFP组合	ADSL2 / VDSL2 +	LTE高级（CAT6）	LTE Adv。专业版（CAT18）	802.11ac	通用电气	PoE或PoE +		集成USB 3.0控制台		可插拔
C1109-4PLTE2PWZ ***	1个	不适用	不适用	是，可插拔技术	不适用	2X2 MIMO	4	不适用	不适用	是	是（CAT4 / CAT6），双重可插拔，插槽0中的单个P-1T串行
C1111-8PWY *	1个	1个	不适用	不适用	不适用	2X2 MIMO	8	4	2	是	不适用
C1111-4PWX **	1个	1个	不适用	不适用	不适用	2X2 MIMO	4	2	1个	是	不适用
C1112-8PWE	不适用	1个	1 G.FAST（附件B）	不适用	不适用	2X2 MIMO	8	4	2	是	不适用
C1113-8PWA	不适用	1个	1 G.FAST（附件A）	不适用	不适用	2X2 MIMO	8	4	2	是	不适用
C1113-8PWB	不适用	1个	1 G.FAST（附件A）	不适用	不适用	2X2 MIMO	8	4	2	是	不适用
C1113-8PWE	不适用	1个	1 G.FAST（附件A）	不适用	不适用	2X2 MIMO	8	4	2	是	不适用
C1113-8PWZ	不适用	1个	1 G.FAST（附件A）	不适用	不适用	2X2 MIMO	8	4	2	是	不适用
C1113-8PMWE	不适用	1个	1 G.FAST（附件M）	不适用	不适用	2X2 MIMO	8	4	2	是	不适用
C1116-4PWE	不适用	1个	1个ADSL2 / VDSL2 + （ISDN）附件B / J	不适用	不适用	2X2 MIMO	4	2	1个	是	不适用
C1117-4PWE	不适用	1个	1个ADSL2 / VDSL2 + （POTS）附件A	不适用	不适用	2X2 MIMO	4	2	1个	是	不适用
C1117-4PWA	不适用	1个	1个ADSL2 / VDSL2 + （POTS）附件A	不适用	不适用	2X2 MIMO	4	2	1个	是	不适用
C1117-4PWZ	不适用	1个	1个ADSL2 / VDSL2 + （POTS）附件A	不适用	不适用	2X2 MIMO	4	2	1个	是	不适用
C1117-4PMWE	不适用	1个	1个ADSL2 / VDSL2 + （POTS）附件M	不适用	不适用	2X2 MIMO	4	2	1个	是	不适用

* Wi-Fi域名WY；Y = A，B，E，F，H，N，Q，R，Z（IOX XE 16.9或更高版本将从2019年1月开始提供S）

** Wi-Fi网域WX；X = A，B，D，E，F，H，N，Q，R，Z

*** Wi-Fi网域WZ；Z = A，B，D，E，Q，R，Z

思科WLAN国家合规性查询 https://www.cisco.com/c/dam/assets/prod/wireless/wireless-compliance-tool/index.html。

表9. Cisco 1000系列ISR LTE，Wi-Fi和DSL SKU

模型	广域网					无线上网	局域网交换机			集成USB 3.0控制台	可插拔
模型	通用电气	GE / SFP组合	ADSL2 / VDSL2 +	LTE高级（CAT6）	LTE Adv。专业版（CAT18）	802.11ac	通用电气	PoE或PoE +		集成USB 3.0控制台	可插拔
C1111-8PLTEEAWX *	1个	1个	不适用	1 EMEAR和北美	不适用	2X2 MIMO	8	4	2	是	不适用
C1111-8PLTELAWY **	1个	1个	不适用	1拉美和亚太地区	不适用	2X2 MIMO	8	4	2	是	不适用
C1112-8PLTEEAWE	不适用	1个	1 G.FAST（附件B）	1 EMEAR和北美	不适用	2X2 MIMO	8	4	2	是	不适用
C1113-8PLTEEAWA	不适用	1个	1 G.FAST（附件A）	1 EMEAR和北美	不适用	2X2 MIMO	8	4	2	是	不适用
C1113-8PLTEEAWB	不适用	1个	1 G.FAST（附件A）	1 EMEAR和北美	不适用	2X2 MIMO	8	4	2	是	不适用
C1113-8PLTEEAWE	不适用	1个	1 G.FAST（附件A）	1 EMEAR和北美	不适用	2X2 MIMO	8	4	2	是	不适用
C1113-8PLTELAWZ	不适用	1个	1 G.FAST（附件A）	1拉美和亚太地区	不适用	2X2 MIMO	8	4	2	是	不适用
C1116-4PLTEEAWE	不适用	1个	1 ADSL2 / VDSL2 +（ISDN）附件B / J	1 EMEAR和北美	不适用	2X2 MIMO	4	2	1个	是	不适用
C1117-4PLTEEAWE	不适用	1个	1 ADSL2 / VDSL2 +（POTS）附件A	1 EMEAR和北美	不适用	2X2 MIMO	4	2	1个	是	不适用
C1117-4PLTEEAWA	不适用	1个	1 ADSL2 / VDSL2 +（POTS）附件A	1 EMEAR和北美	不适用	2X2 MIMO	4	2	1个	是	不适用
C1117-4PLTELAWZ	不适用	1个	1 ADSL2 / VDSL2 +（POTS）附件A	1拉美和亚太地区	不适用	2X2 MIMO	4	2	1个	是	不适用
C1117-4PMLTEEAWE	不适用	1个	1个ADSL2 / VDSL2 + （POTS）附件M	1 EMEAR和北美	不适用	2X2 MIMO	4	2	1个	是	不适用
C1101-4PLTEPWX ***	1个	不适用	不适用	是，可插拔技术	不适用	2X2 MIMO	4	不适用	不适用	是	是（CAT4 / CAT6），或单个P-1T串行
C1121-8PLTEPWX * （C1121X-8PLTEPWY *带有8 GB内存和闪存，用于SD-WAN高级安全性支持）	1个	1个	不适用	是，可插拔技术	是，可插拔技术	2X2 MIMO	8	4	2	是	是（全部）

C1111-8PLTEEAWX *

* Wi-Fi网域WX；X = A，B，E，R

C1111-8PLTELAWY **

** Wi-Fi网域为WY；Y = D，F，H，N，Q，Z（IOX XE 16.9或更高版本将从2019年1月开始提供S，E和A）

C1101-4PLTEPWX ***

*** Wi-Fi网域WX；X = A，B，D，E，Z

C1121-8PLTEPWX *

* Wi-Fi网域WX；X = B，E，Z，Q

C1121X-8PLTEPWY **

** Wi-Fi网域为WY；Y = A，E，B，Z

思科WLAN国家合规性查询 https://www.cisco.com/c/dam/assets/prod/wireless/wireless-compliance-tool/index.html 。

系统规格

表10.支持的 LTE（3GPP类别4）可插入频段

地区或剧院	适用于P-LTE-VZ的Cisco LTE 2.5	适用于P-LTE-US的Cisco LTE 2.5	适用于P-LTE-GB的Cisco LTE 2.5
乐队	LTE频段4，13。 FDD LTE 700 MHz（频段13），1700 MHz和2100 MHz（频段4 AWS）。	LTE频带2、4、5、12。 FDD LTE 700 MHz（频段17），700 MHz（频段12），850 MHz（频段5 CLR），1700 MHz和2100 MHz（频段4 AWS）。	LTE频带1、3、7、8、20、28。 FDD LTE 700 MHz（频段28），800 MHz（频段20），900 MHz（频段8），1800 MHz（频段3），2100 MHz（频段1）和2600 MHz（频段7）。
理论类别4的下载/上传速度	150 Mbps / 50 Mbps	150 Mbps / 50 Mbps	150 Mbps / 50 Mbps
美国	● Verizon	● ATT和T-Mobile
欧洲			●

表11.支持的基于USB的LTE加密狗（3GPP类别4）频带

地区或剧院	适用于D-LTE-GB的Cisco LTE 2.5	适用于D-LTE-AS的Cisco LTE 2.5	适用于D-LTE-NA的Cisco LTE 2.5
乐队	* LTE频带1,3,7,8,20,28	* LTE频带1,3,5,8,40,41	* LTE频段2,4,5,12,13,14,17
理论类别4的下载/上传速度	75 Mbps / 50 Mbps	75 Mbps / 50 Mbps	75 Mbps / 50 Mbps
美国			●
欧洲	●
印度		●
中国		●
印度尼西亚		●
马来西亚		●
菲律宾		●
南非		●

*不支持非LTE频段。

表12。 LTE广告先进的（3GPP 6类）可插拔支持频段

地区或剧院	思科LTE Advanced 3.0 LTEEA（类别6）	思科LTE Advanced 3.0 LTELA（类别6）
乐队	LTE 1-5、7、12、13、20、25、26、29、30和41频段。 FDD LTE 700 MHz（频段12），700 MHz（频段29），800 MHz（频段20），850 MHz（频段5 CLR），850 MHz（频段26低），900 MHz（频段8），1800 MHz（频段3），1900 MHz（频带2），1900 MHz（PCS频带25），1700 MHz和2100 MHz（频带4 AWS），2100 MHz（频带1），2300 MHz（频带30）或2600 MHz（频带7）。 TDD LTE 2500 MHz（频段41）。载波聚合频段组合： 1 + 8; 2+（2,5,12,13,29）; 3+（7,20）; 4+（4,5,12,13,29）; 7+（7,20）; 12 + 30、5 + 30和41 + 41。	LTE频带1、3、5、7、8、18、19、21、28、38、39、40和41。 FDD LTE 700 MHz（频段28），850 MHz（频段5 CLR），850 MHz（频段18和19低频段），900 MHz（频段8），1500 MHz（频段21），1800 MHz（频段3），2100 MHz （频段1）或2600 MHz（频段7）。 TDD LTE 1900 MHz（频段39），2300 MHz（频段40），2500 MHz（频段41）或2600 MHz（频段38）。载波聚合频段组合： 1+（8,18,19,21）; 3+（5,7,19,28）; 7+（5,7,28）; 19 + 21、38 + 38、39 + 39、40 + 40和41 + 41。
6类理论下载/上传速度	300 Mbps / 50 Mbps	300 Mbps / 50 Mbps
美国	●
欧洲	●
加拿大	●
具有特定LTE频段/频率的中东	●
澳大利亚和新西兰		●
日本		●
中国		●
印度		●
东南亚		●
拉丁美洲		● 取决于支持上述LTE频段的特定运营商。
南韩		●

表13。 LTE广告先进Pro（3GPP类别18）可插拔支持的频段

地区或剧院	思科LTE Advanced Pro可插拔P-LTEAP18-GL
乐队	LTE 1-5、7、8、12-14、17、18-20、25、26、28-30、32、38-43、46、48、66和71频段。 FDD LTE 600 MHz（频带71），700 MHz（频带12、13、14、17、28和29），800 MHz（频带20），850 MHz（频带5、18、19和26），900 MHz （频带8），1500 MHz（频带32），1700 MHz（频带4和66），1800 MHz（频带3），1900 MHz（频带2和25），2100 MHz（频带1），2300 MHz（频带30），2600 MHz（频段7）。 TDD LTE 1900 MHz（频段39），2300 MHz（频段40），2500 MHz（频段41），2600 MHz（频段38），3500 MHz（频段42和48），3700 MHz（频段43），5200 MHz（频段46）。
6类理论下载/上传速度	1.2 Gbps / 200 Mbps的
美国	●
欧洲	●
加拿大	●
澳大利亚和新西兰	●
日本	●

表14。 Cisco LTE规格

项目	规范
LTE调制解调器尺寸	● 嵌入式（包含在路由器中）或具有LTEP PID的LTE可插拔技术。 ● Cisco LTE Advanced 3.0 LTEEA（CAT6）和可插拔P-LTEA-EA SKU：FW-7455-LTE-VZ（Verizon）或FW-7455-LTE-AT（ATT）或FW-7455-LTE-ST（Sprint）或FW-7455-LTE-BE（贝尔）或FW-7455-LTERO（罗杰斯）或FW-7455-LTE-TE（电视）或FW-7455-LTE-GN（适用于T-Mobile，欧洲和中东）东）选择选项。 ● Cisco LTE Advanced 3.0 LTELA（CAT6）和可插拔P-LTEA-LA SKU：FW-7430-LTE-AU（澳大利亚）或FW-7430-LTE-JN（日本）或FW-7430-LTE-GN（通用）选择选项。 ● Cisco LTE Advanced Pro（CAT18）可插拔P-LTEAP18-GL SKU：FW-LM960-LTE-VZ（Verizon），FW-LM960-LTE-ST（Sprint），FW-LM960-LTE-AT AT＆T），FW- LM960-LTE-GN（通用/全局）选择选项。
LTE重要功能	● 主链路和备用链路之间的自动切换故障转移。 ● 多通道接口处理器（MIP）配置文件配置。 ● 使用语音或短消息服务（SMS）远程启动数据回调。 ● 通过LTE进行远程固件升级。 ● SIM卡锁定和解锁功能。 ● 可插拔LTE模块上有死气。
双SIM卡支持	● 高可靠性，并支持双Micro（3FF）SIM卡插槽的蜂窝多宿主；符合ISO-7816-2（SIM机械），自动SIM载波功能以及正确的固件选择（快速SIM故障转移）。
短信和GPS	● GPS天线：SMA连接器（带SMA选项的独立有源GPS天线）。 ● 发送和接收短信（最多160个字符）。 ● 独立GPS和辅助GPS（AGPS）；需要视线。
调制解调器信息	调制解调器外形尺寸：适用于Cisco LTE Advanced 3.0的（M.2）EM7455或（M.2）EM7430系列，适用于Cisco LTE 2.5的WP7600系列，适用于Cisco LTE Advanced Pro的（mPCIe）LM960系列。
支持的无线技术（性能和吞吐量）	思科LTE Advanced 3.0 LTEEA和LTELA（请参阅上表11：支持的LTE高级频段）向后兼容性： ● UMTS和HSPA +。 ● 使用类别24（42 Mbps）进行DC-HSPA +速度下载，并上传到类别8（11.5 Mbps）。LTELA支持DC-HSPA +频带1、5、6、8、9、19。LTEEA支持DC-HSPA +频带1、2、3、4、5、8。 ● TD-SCDMA 39（LTELA中国移动支持）。 Cisco LTE 2.5（请参阅表10：支持的LTE频段）向后兼容性： ● P-LTE-US：HSPA +（频段2、4、5）。 ● P-LTE-GB：UMTS，HSPA +（频段1、8），EDGE，GSM，GPRS（900/1800）。
随附天线	● 所有Cisco LTE可插拔式产品和1000系列路由器均随附两个多频带旋转安装偶极天线（用于CAT6的LTE-ANTM-D和用于CAT18的LTE-ANTM2-SMA-D）。所有Cisco LTE 2.5可插拔1101和1109系列路由器均随附两个多频带旋转安装偶极天线（LTE-ANTM-SMA-D）。有关–N天线和电缆的安装指南，请参阅《互联电网天线安装指南》。
运营商支持	● 有关在Cisco 1000系列LTE Advanced 3.0上提供服务的运营商列表，请访问无线运营商合作伙伴页面。

表15。思科USB 基于Cat4 LTE规范

项目	规范
LTE调制解调器尺寸	● 基于USB的CAT4 LTE加密狗。
LTE重要功能	● 在主WAN和备份LTE链路之间自动切换故障切换，反之亦然。 ● 多个配置文件配置。 ● 通过LTE进行远程固件升级。
单SIM卡支持	● 单微型（3FF）SIM卡插槽；符合ISO-7816-2（SIM机械）。
短信和GPS	● 发送和接收短信（最多160个字符）。 ● GPS：不支持。
调制解调器信息	调制解调器外形尺寸： WP7600系列，用于基于Cisco USB的CAT4 LTE加密狗。
支持的无线技术（性能和吞吐量）	Cisco LTE 2.5（请参阅表10：支持的LTE频段）。 75Mbps（DL）/ 50Mbps（UL）。
随附天线	● 基于USB的CAT4 LTE加密狗随附超小型A型（SMA）天线。 ● 有关加密狗的安装指南，请参阅《硬件安装指南》。

表16。思科1000系列ISR系统规格

特征	规范
内存（默认和最大）	内存：4 GB 仅C1111X-8P，C1121X-8P，C1126X，C1127X，C1161X型号具有8GB DRAM		闪存：4 GB 仅C1111X-8P，C1121X-8P，C1126X，C1127X，C1161X型号具有8GB闪存
安慰	● Micro USB控制台（A型）。 ● RJ45。
Micro-USB端口（保留）	● Micro-USB端口，用于支持远程LTE诊断和监视工具（Qualcomm CAIT和Spirent UDM）（USB 3.0）。
WLAN接口	● 多用户多输入多输出（MU-MIMO）允许同时向多个支持802.11ac Wave 2的客户端传输数据，以改善客户端体验。在MU-MIMO之前，802.11n和 ● 802.11ac Wave 1接入点一次只能向一个客户端传输数据，通常称为单用户MIMO（SU-MIMO）。 ● 采用2x2：2 MIMO技术的802.11ac Wave 2在SU-MIMO或MU-MIMO模式下运行时使用两个空间流，提供867-Mbps速率，比竞争性接入点具有更大的容量和可靠性。 ● 通过Mobility Express解决方案的灵活部署非常适合中小型部署。易于设置，可将1000系列（类似于1815i）部署在没有物理控制器的网络上。 ● 有关更多信息，请参阅《 Cisco Aironet 1815i接入点数据表》。
最大客户	● 最大关联无线客户端数量：每个Wi-Fi无线电200个；每个接入点总共有400个客户端。C1109-4PLTEP和C1109-4PLTEW型号随附默认的双W-ANTM2050D-RPSMA外部天线，并且所有调制解调器均具有默认的8.8 AP自主版本或Mobility Express版本。选择8.8 CAPWAP WLC图像的选项。
认证与安全	● 用于Wi-Fi保护访问2（WPA2）的AES。 ● 802.1X，RADIUS AAA。 ● 802.11r和802.11i。
802.11ac	● 具有两个空间流的2x2 SU-MIMO / MU-MIMO。 ● 最大比率合并（MRC）。 ● 20、40和80 MHz通道。 ● PHY数据速率高达866.7 Mbps（5 GHz上为80 MHz）。 ● 数据包聚合：A-MPDU（Tx / Rx），A-MSDU（Rx）。 ● 802.11动态频率选择（DFS）。 ● 循环移位分集（CSD）支持。
软件	● Cisco IOS软件功能集：通用Cisco IOS XE 16.6.1软件映像或更高版本。从IOS XE 16.8.1软件映像或更高版本开始，支持C1112，C1113和C1101型号。C1118，C1111X-8P和C1109型号支持IOS XE 16.9.1软件映像或更高版本。 ● Cisco IOS软件功能集：C1120和C1160型号通用Cisco IOS XE 16.11.1软件映像或更高版本。 ● 带有AireOS无线控制器8.5版的Cisco Unified无线网络软件（从2019年3月开始迁移到8.8，对于1101和1109型号，迁移到8.8）MR1或更高版本。
DSL接口	C1116和C1117 ● 垂死的喘息。 ● ITU G.993.2（VDSL2）和支持的配置文件：8a，8b，8c，8d，12a，12b和17a。 ● VDSL2矢量化。 ● ADSL附件A和附件B ITU G.992.1（ADSL），G.992.3（ADSL2）和G.992.5（ADSL2 +）。 ● ADSL附件M G.992.3（ADSL2）和G.992.5（ADSL2 +）。 C1112和C1113 ● G.FAST（频谱高达106MHz）附件A，附件B，附件M，并与ADSL2 / 2 +和VDSL2兼容。 ● ITU G.993.2（VDSL2）和支持的配置文件：8a，8b，8c，8d，12a，12b，17a和35b。 ● ITU G.9700 / 9701 / 997.2 G.FAST和支持的配置文件：106a和106b。 C1118 ● G.SHDSL。
串行WAN接口和协议	● 支持同步和双同步模式。 ● 同步最大速度高达8 Mbps。 ● 支持双同步模式。 ● 支持网络时钟同步。 ● EIA-232，EIA-449，EIA-530，EIA-530A，V.35和X.21。
思科智能串行电缆	产品编号 CAB-SS-V35MT CAB-SS-V35FC CAB-SS-232MT CAB-SS-232FC CAB-SS-449MT CAB-SS-449FC CAB-SS-X21MT CAB-SS-X21FC CAB-SS-530MT CAB-SS-530AMT	电缆类型 V.35 DTE V.35 DCE EIA / TIA-232 DTE EIA / TIA-232 DCE EIA / TIA-449 DTE EIA / TIA-449 DCE X.21 DTE X.21 DCE EIA / TIA-530 DTE EIA / TIA-530A DTE	长度 10英尺（3m） 10英尺（3m） 10英尺（3m） 10英尺（3m） 10英尺（3m） 10英尺（3m） 10英尺（3m） 10英尺（3m） 10英尺（3m） 10英尺（3m）	连接器类型男女男女男女男女男男男
内联PoE	● 用于IP电话或外部无线接入点的4个交换机端口上的在线PoE的可选内部适配器；符合802.3af的PoE或符合802.3at的PoE +。
外接电源	产品电源规格： C111X，C1120和C1160型号 ● 交流输入电压：通用100至240 VAC。 ● 频率：50至60 Hz。 ● 最大输出功率：66W（默认）。 ● 输出电压：12 VDC。 ● 可选的PoE和PoE +： ◦ 思科1100-8P系列路由器所需的单150W电源 ◦ 思科1100-4P系列路由器所需的单115W电源 ● 外部输出电压：48 VDC。 C1101-4PLTEPWX和C1109-4PLTE2PWX型号： ● 交流输入电压：通用100至240 VAC。 ● 频率：50至60 Hz。 ● 最大输出功率：66W（C1109-4PLTE2PWX型号的默认iTemp）。 ● 输出电压：12 VDC。 C1101-4P，C1101-4PLTEP，C1109-2PLTE和C1109-4PLTE2P型号： ● 交流输入电压：通用100至240 VAC。 ● 频率：50至60 Hz。 ● 最大输出功率：30W（型号的默认iTemp）。 ● 输出电压：12 VDC。
USB 3.0	● 支持的USB设备： ◦ USB电子令牌和USB闪存 ● 设备USB 3.0支持从外部连接。查看 USB设备支持数据表。
发光二极管	● WWAN（绿色/琥珀色）。 ● SIM卡状态（绿色/琥珀色）。 ● 接收信号强度指示（RSSI）条（绿色）。 ● 3G / LTE服务（绿色/琥珀色）。 ● GPS（绿色/琥珀色）。 ● 千兆以太网WAN端口的速度和链接（绿色）。 ● 速度和所有快速以太网LAN端口的链接（绿色）。
物理尺寸（高x宽x深）	C111X型号 ● 1.75 x 12.7 x 9.6英寸（44 x 323 x 244毫米）（包括LTE型号上的橡胶支脚）。 ● 1.75 x 12.7 x 9.03英寸（42 x 323 x 230毫米）（包括非LTE型号上的橡胶支脚）。 C1120型号 ● 1.65 x 12.7 x 8.9英寸（41.9 x 322 x 226毫米）。 C1160型号 ● 1.65 x 10.8 x 7.85英寸（41.9 x 274 x 199毫米）。 C1101-4PLTEP和C1101-4PLTEPWX型号 ● 1.73 x 9.75 x 6.6英寸（43.9 x 247.6 x 167.6毫米）（包括橡胶底脚型号）。 C1101-4P型号 ● 1.1 x 7.5 x 6.0英寸（27.9 x 190.5 x 152.4毫米）（包括橡胶底脚型号）。 C1109-2PLTE型号 ● 1.27 x 8.4 x 6.0英寸（32.3 x 213.4 x 152.4毫米）（包括橡胶底脚型号）。 C1109-4PLTE2P和C1109-4PLTE2PWX型号（带有双W-ANTM2050DRPSMA Wi-Fi天线的出厂默认值） ● 1.71 x 11.16 x 9.8英寸（43.4 x 283.5 x 248.9毫米）（包括橡胶底脚型号）。可插拔 ● 21.6 x 63.5 x 98.5毫米（0.85 x 2.5 x 3.88英寸）。 ● 基于USB的CAT4 LTE加密狗3.69 x 1.3 x 0.39英寸（93.73 x 32.99 x 10.00毫米）。
重量	C111X型号 ● 1.94磅至4.59磅（1.94千克至2.08千克）。 ● 使用LTE Advanced时为4.50磅（2.04千克）。 ● 带Wave 2 802.11ac双无线电的4.76磅（2.16千克）。 ● 配备LTE Advanced和Wave 2 802.11ac双无线电的4.89磅（2.22千克）。 C1120型号 ● 3.43磅（1.56千克）。具有4个端口的基本型号。 ● 3.7磅（1.68千克）。具有4个端口和可插拔LTE。 ● 4.62磅（2.1Kg）。LTE和WiFi。 ● 4.53磅（2.06Kg）。LTE和VDSL。 ● 3.7磅（1.68千克）。具有4个端口和可插拔LTE。 C1160型号 ● 3.48磅（1.58千克）。具有8个端口的基本型号。 ● 3.74磅（1.7千克）。具有8个端口和可插拔LTE。 C1101-4PLTEPWX型号 ● 3.78磅（1.71千克）。 C1101-4PLTEP型号 ● 3.34磅（1.51千克）。 C1101-4P型号 ● 1.89磅（.86千克）。 C1109-2PLTE型号 ● 2.25磅（1.02千克）。 C1109-4PLTE2PWX型号（仅C1109-4PLTE2PWX具有外部Wi-Fi天线选件） ● 6.23磅（2.83千克）。 C1109-4PLTE2P型号 ● 5.93磅（2.69千克）。可插拔 ● CAT18 LM960XX.45磅（.21kg） ● CAT6 EM74XX.44磅（0.20千克）。 ● CAT4 WP76XX.40磅（.18kg）。 ● 基于USB的CAT4 LTE加密狗WP76XX 0.068磅（0.031千克）。
标准安全认证	● UL 60950-1和EN 60950-1。 ● CAN / CSA C22.2号60950-1。 ● CB符合IEC 60950-1，第二版，具有所有组别和国家差异。
EMC辐射	● EN55022 / CISPR22，CFR 47第15部分，ICES003，VCCI-V-3，AS / NZS CISPR22，CNS13438，EN300-386，EN61000-3-2，EN61000-3-3和EN61000-6-1。
EMC抗扰度	● EN55024 / CISPR24，（EN61000-4-2，EN61000-4-3，EN61000-4-4，EN61000-4-5，EN61000-4-6，EN61000-4-11）和EN300-386。
无线电抗扰度	● EN301 489-1，EN 301 489-7和EN301 489-24。
蜂窝无线电	● EN 301 908-1，EN 301 908-2，EN 301 511、47 CFR第22部分，47 CFR第24部分和EN 301 908-13。
环境工作范围	● 非工作温度：-4°至149°F（-20°至65°C）。 ● 非工作湿度：5％到95％相对湿度（无冷凝）。 ● 非工作高度：0至15,000英尺（0至4570 m）。 ● 工作温度：0°至40°C（32°至104°F）。C1101支持32°至113°F（0°至45°C）。C1109-2PLTE支持32°至122°F（0°至50°C）。C1109-4PLTE2P和C1109-4PLTE2PW型号支持-4°至131°F（-20°至55°C）。 ● 工作湿度：10％至85％相对湿度（无冷凝）。 ● 工作高度：0至10,000英尺（30°C时为0至3000 m）。工作高度：0至10,000英尺（对于C1109-2PLTE型号，在35°C下为0至3000 m）。工作海拔高度：0至10,000英尺（对于C1109-4PLTE2P和C1109-4PLTE2PW型号，在40°C下为0至3000 m）。

Cisco IOS软件许可和打包

通用Cisco IOS XE映像

该平台随附了包含所有功能的单个Cisco IOS XE Universal映像。只需激活通用映像上的软件许可证即可启用高级功能。通过使用权许可证启用的技术软件包和功能许可证简化了软件交付，并降低了部署新功能的运营成本。

思科1000系列提供了四个主要技术许可证。这些许可证可以通过在https://www.cisco.com/go/sa上确定的Cisco软件激活过程来激活。可以使用以下许可证：

● IP Base：默认情况下提供此技术包。

● 应用程序体验（APP）：此许可证包括数据和应用程序性能功能。

● 安全性（SEC）或无有效载荷加密的安全性（SEC-NPE）：此许可证包括用于保护网络基础结构的功能。

● IP安全性（IPSEC）：此许可证包括可提高IP安全性能的功能。

思科SD-WAN订阅在Cisco DNA Essentials， Cisco DNA Advantage 和 Cisco DNA Premier的三个订阅许可证中进行了调整，每个许可证都在功能上进行了扩展。在思科 DNA纲要涵盖了所有类型的连接和路由器生命周期管理，支持网络和加上基本前提和运输安全应用可视性。在思科 DNA的优势提供了先进的广域网拓扑结构，通过提高网络的安全性支持的应用程序感知策略。的思科DNA总理通过无限的细分，高级应用程序优化和网络分析来提供云连接，并通过高级威胁防护加以保护。有单独的SD-WAN促销PID或使用LIC-DNA-ADD选项。对于Cisco ONE，也有C1-ISR-ADD选项。

带有SEC许可证的1100-8P和1100-4P型号现在支持Cisco CVO。

有关Cisco SD-WAN的更多信息，请参阅：https ://www.cisco.com/c/en/us/products/software/one-wan-subscription/index.html 。

零件号	捆绑	特征
SL-1100-8P-IPB SL-1100-4P-IPB SL-1100-2P-IPB	IP Base（默认）	路由协议，ACL，NAT，QoS，BFD，VRF Lite，IP SLA响应器。
SL-1100-8P-APP（=） SL-1100-4P-APP（=） SL-1100-2P-APP（=）	应用经验（APP）	IP Base +高级网络协议：L2TPv3，MPLS。应用经验：PfRv3，NBAR2，AVC，IPSLA启动器。混合云连接：LISP，虚拟专用局域网服务（VPLS），基于MPLS的以太网。
SL-1100-8P-SEC（=） SL-1100-8P-SECNPE（=） SL-1100-4P-SEC（=） SL-1100-4P-SECNPE（=） SL-1100-2P-SEC（=） SL-1100-2P-SECNPE（=）	安全（SEC）	IP基础+高级安全性：基于区域的防火墙，IPsec VPN，动态多点VPN（DMVPN），FlexVPN，GETVPN。提供高达50 Mbps的IPsec性能。CVO部署选项需要SEC许可证。
FL-VPERF-8P-200（=） FL-VPERF-4P-100（=）	IPSec性能（VPERF）	IPsec性能：对于ISR 1100-4P，附加100 Mbps，对于ISR 1100-8P，附加200 Mbps。不适用于C1109-2PLTE型号。
FL-1100-8P-HSEC（=） FL-1100-4P-HSEC（=） FL-1100-2P-HSEC（=）	IPSec HSEC	思科ISR 1100 8P，ISR 1100 4P和1100 2P的IPSEC HSEC许可证。支持IOS XE 16.8.1或更高版本。
C1F1PISR1100S8PK9 C1F1PISR1100S4PK9	思科一个软件捆绑	APP，SEC，PRIME许可证（SL-1100-8P-IPB，C1-SL-11008P-APP，C1-SL-1100-8P-SEC或C1-SL-1100-8P-SECNPE，C1-PI-LFAS-ISR -K9，C1F1VISR1100S8P-01，C1-SL-1100-PAK）或（SL-1100-4P-IPB，C1-SL-1100-4P-APP，C1-SL1100-4P-SEC或C1-SL-1100-4P -SECNPE，C1-PI-LFASISR-K9，C1F1VISR1100S4P-01，C1-SL-1100-PAK）。Cisco ONE选择选项也可以与C1-ISR-ADD下的单独的SWSS PID一起订购。

表18。产品part编号和软件映像

产品零件号	描述
路由器软件映像
SISR1100UK9-166（=） SISR1100NPEUK9-166（=） SISR1100UK9-168（=） SISR1100NPEUK9-168（=） SISR1100UK9-169（=） SISR1100NPEUK9-169（=） SISR1100UK9-1610（=） SISR11NPEUK9-1610（=） SISR1100UK9-1611（=） SISR11NPEUK9-1611（=）	思科1100 ISR通用映像和非付费负载加密映像。
SD-WAN映像
SISR1100UCMK9-169（=） SISR1100UCMK9-1610（=） SISR1100UCMK9-1611（=）	用于ISR 1100平台的SD-WAN映像。某些型号具有–DNA值，–SPM促销PID或某些型号具有单独的LIC-DNA-ADD（或L-LIC-DNA-ADD）选项。
接入点软件映像
AIR-AP1815-K9-ME-8-8-110-0.tar	思科111X型号AP通过支持最新的Wi-Fi标准，IEEE的802.11ac Wave 2和Mobility Express提供业界领先的无线性能。
DSL固件选项
A2pvbF039t.d26d	附件A和M。
B2pv6F039g1.d26d	附件B和J.
A2pvfbH043j	G.FAST附件A和M.
B2pvfbH043j	G.FAST附件B.
以太网供电选项
ISR-1100-POE2（=）	带有115W PSU的1100-4P（2个PoE或1个PoE +）。
ISR-1100-POE4（=）	具有150W PSU的1100-8P（4个PoE或2个PoE +）。
机架安装套件和RJ控制台适配器
ACS-1100-RM-19（=）	适用于所有111X系列ISR的机架安装套件。
ACS-1100-RM2-19（=）	用于112X和116X系列ISR的机架安装套件。
CAB-CON-USBRJ45（=）	Micro USB转RJ45控制台适配器（仅适用于1101和1109型号）。
可插拔
P-LTEAP18-GL（=）	系统和备用CAT18 LTE Advanced Pro可插拔，适用于北美，欧洲和APJC。
P-LTEA-EA（=）	适用于北美和欧洲的系统和备用CAT6 LTE Advanced可插拔。
P-LTEA-LA（=）	适用于APAC，ANZ和LATAM的系统和备用CAT6 LTE Advanced可插拔。
P-LTE-VZ（=）	适用于Verizon的系统和备用CAT4 LTE可插拔。单SIM卡插槽。备用需要天线选择选项。
P-LTE-US（=）	适用于ATT和T-Mobile的系统和备用CAT4 LTE可插拔。备用需要天线选择选项。
P-LTE-GB（=）	适用于欧洲的系统和备用CAT4 LTE可插拔。备用需要天线选择选项。
D-LTE-GB（=）	用于EMEAR的系统和备用基于USB的CAT4 LTE可插拔。
D-LTE-AS（=）	基于系统和备用USB的CAT4 LTE可插拔，适用于印度，中国，香港，印度尼西亚，马来西亚，菲律宾和南非。
D-LTE-NA（=）	适用于北美的基于系统和备用USB的CAT4 LTE可插拔。
D-MHLD（=）	用于基于USB的CAT4 LTE加密狗的系统和备用磁座。
P-1T（=）	系统和备用Cisco 12：1高速串行WAN接口（同步和双同步）。
P-空白（=）	系统和备用挡片可插拔。

小型可插拔	ISR 1100 8P	ISR 1100 4P	描述
GLC-EX-SMD	是	是	1000BASE-EX SFP收发器模块，SMF，1310nm，DOM。
GLC-LH-SM	是	是	GE SFP，LC连接器LX / LH收发器。
GLC-LH-SMD	是	是	GE SFP，LC连接器LX / LH收发器; 与DOM。
GLC-SX-MM	是	是	GE SFP，LC连接器SX收发器。
GLC-SX-MMD	是	是	GE SFP，LC连接器SX收发器; 与DOM。
GLC-ZX-SM	是	是	1000BASE-ZX SFP。
GLC-ZX-SMD	是	是	1000BASE-ZX SFP; 与DOM。
GLC-FE-100FX	是	是	用于FE端口的100BASE-FX SFP。
GLC-FE-100LX	是	是	用于FE端口的100BASE-LX SFP。
GLC-FE-100ZX	是	是	100BASE-ZX SFP（80公里）
GLC-FE-100EX	是	是	100BASE-EX SFP（40公里）
GLC-FE-100BX-D	是	是	100BASE-BX10-D SFP。
GLC-FE-100BX-U	是	是	100BASE-BX10-U SFP。
GLC-GE-100FX	是	是	GE端口上的100FX SFP。
GLC-BX80-DI	是	是	1000BASE-BX80 SFP，1570NM。
GLC-BX80-UI	是	是	1000BASE-BX80 SFP，1490NM。
GLC-BX40-DI	是	是	1000BASE-BX40 SFP，1550NM。
GLC-BX40-UI	是	是	1000BASE-BX40 SFP，1310NM。
GLC-BX-D	是	是	1000BASE-BX SFP，1490NM。
GLC-BX-U	是	是	1000BASE-BX SFP，1310NM。
液质联用	是	是	10/100 / 1000BASE-T。
GLC-T	是	是	10/100 / 1000BASE-T。
SFP-GE-S	是	是	适用于MMF的1000BASE-SX SFP收发器模块，波长为850 nm，扩展的工作温度范围和DOM支持，双LC / PC连接器。
SFP-GE-T	是	是	10/100 / 1000BASE-T SFP（NEBS 3 ESD）。
CWDM-SFP-1470	是	是	CWDM 1470 NM SFP千兆以太网和1G / 2G FC。
CWDM-SFP-1490	是	是	CWDM 1490 NM SFP千兆以太网和1G / 2G FC。
CWDM-SFP-1510	是	是	CWDM 1510 NM SFP千兆以太网和1G / 2G FC。
CWDM-SFP-1530	是	是	CWDM 1530 NM SFP千兆以太网和1G / 2G FC。
CWDM-SFP-1550	是	是	CWDM 1550 NM SFP千兆以太网和1G / 2G FC。
CWDM-SFP-1570	是	是	CWDM 1570 NM SFP千兆以太网和1G / 2G FC。
CWDM-SFP-1590	是	是	CWDM 1590 NM SFP千兆以太网和1G / 2G FC。
CWDM-SFP-1610	是	是	CWDM 1610 NM SFP千兆以太网和1G / 2G FC。
DWDM-SFP-3033	是	是	DWDM SFP 1530.33 nm SFP（100 GHz ITU网格）。
DWDM-SFP-3112	是	是	DWDM SFP 1531.12 nm SFP（100 GHz ITU网格）。
DWDM-SFP-3190	是	是	DWDM SFP 1531.90 nm SFP（100 GHz ITU网格）。
DWDM-SFP-3268	是	是	DWDM SFP 1532.68 nm SFP（100 GHz ITU网格）。
DWDM-SFP-3425	是	是	DWDM SFP 1534.25 nm SFP（100 GHz ITU网格）。
DWDM-SFP-3504	是	是	DWDM SFP 1535.04 nm SFP（100 GHz ITU网格）。
DWDM-SFP-3582	是	是	DWDM SFP 1535.82 nm SFP（100 GHz ITU网格）。
DWDM-SFP-3661	是	是	DWDM SFP 1536.61 nm SFP（100 GHz ITU网格）。
DWDM-SFP-3819	是	是	DWDM SFP 1538.19 nm SFP（100 GHz ITU网格）。
DWDM-SFP-3898	是	是	DWDM SFP 1538.98 nm SFP（100 GHz ITU网格）。
DWDM-SFP-3977	是	是	DWDM SFP 1539.77 nm SFP（100 GHz ITU网格）。
DWDM-SFP-4056	是	是	DWDM SFP 1540.56 nm SFP（100 GHz ITU网格）。
DWDM-SFP-4214	是	是	DWDM SFP 1542.14 nm SFP（100 GHz ITU网格）。
DWDM-SFP-4294	是	是	DWDM SFP 1542.94 nm SFP（100 GHz ITU网格）。
DWDM-SFP-4373	是	是	DWDM SFP 1543.73 nm SFP（100 GHz ITU网格）。
DWDM-SFP-4453	是	是	DWDM SFP 1544.53 nm SFP（100 GHz ITU网格）。
DWDM-SFP-4612	是	是	DWDM SFP 1546.12 nm SFP（100 GHz ITU网格）。
DWDM-SFP-4692	是	是	DWDM SFP 1546.92 nm SFP（100 GHz ITU网格）。
DWDM-SFP-4772	是	是	DWDM SFP 1547.72 nm SFP（100 GHz ITU网格）。
DWDM-SFP-4851	是	是	DWDM SFP 1548.51 nm SFP（100 GHz ITU网格）。
DWDM-SFP-5012	是	是	DWDM SFP 1550.12 nm SFP（100 GHz ITU网格）。
DWDM-SFP-5092	是	是	DWDM SFP 1550.92 nm SFP（100 GHz ITU网格）。
DWDM-SFP-5172	是	是	DWDM SFP 1551.72 nm SFP（100 GHz ITU网格）。
DWDM-SFP-5252	是	是	DWDM SFP 1552.52 nm SFP（100 GHz ITU网格）。
DWDM-SFP-5413	是	是	DWDM SFP 1554.13 nm SFP（100 GHz ITU网格）。
DWDM-SFP-5494	是	是	DWDM SFP 1554.94 nm SFP（100 GHz ITU网格）。
DWDM-SFP-5575	是	是	DWDM SFP 1555.75 nm SFP（100 GHz ITU网格）。
DWDM-SFP-5655	是	是	DWDM SFP 1556.55 nm SFP（100 GHz ITU网格）。
DWDM-SFP-5817	是	是	DWDM SFP 1558.17 nm SFP（100 GHz ITU网格）。
DWDM-SFP-5898	是	是	DWDM SFP 1558.98 nm SFP（100 GHz ITU网格）。
DWDM-SFP-5979	是	是	DWDM SFP 1559.79 nm SFP（100 GHz ITU网格）。
DWDM-SFP-6061	是	是	DWDM SFP 1560.61 nm SFP（100 GHz ITU网格）。
